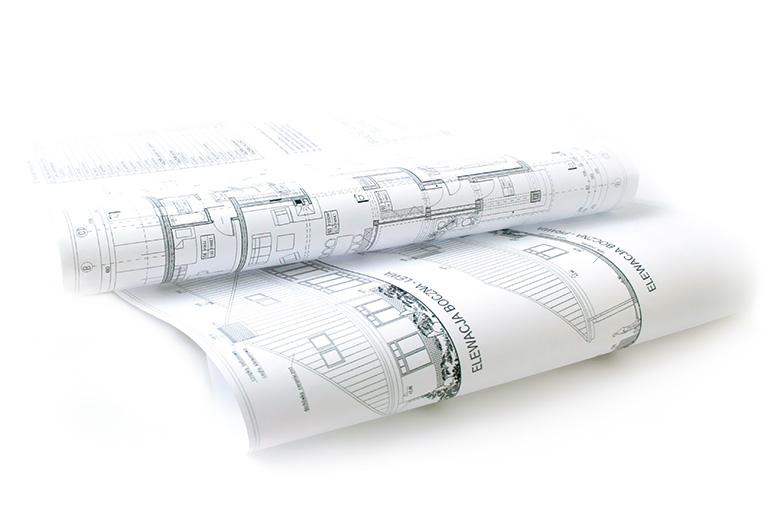

Zawartość pakietu projektowego z Kolekcji Murator PROJEKTY

Od września 2020 r. zmieniła się – obowiązująca od dłuższego czasu – forma opracowania samej dokumentacji. Nowe przepisy wymagają przygotowania dokumentacji w dwóch częściach zawierających:

– pierwsza: projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

– druga: projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Obie części należy posiadać w trzech egzemplarzach.

Zgodnie z rozporządzeniem ministra rozwoju w okresie przejściowym (od września 2020 r. do września 2021 r.) dopuszczalne są oba sposoby przygotowania dokumentacji. Informację, w jaki sposób jest opracowana dokumentacja danego projektu można znaleźć na jego internetowej prezentacji w zakładce Opis.


Projekt architektoniczno-budowlany zawiera

OPIS CZĘŚCI ARCHITEKTONICZNEJ określa funkcje obiektu, program użytkowy i charakterystykę budynku (spis pomieszczeń oraz ich wielkości i parametry), zawiera zestawienie przyjętych technologii budowy i elementy wykończeniowe.

PRZYKŁADOWY PLAN ZAGOSPODAROWANIA DZIAŁKI sugerujący usytuowanie domu względem stron świata, minimalne odległości budynku od granic działki, a także minimalne wymiary działki oraz jej powierzchnię.

RZUTY WSZYSTKICH KONDYGNACJI obrazujące usytuowanie wszystkich pomieszczeń (z wymiarami oraz powierzchniami), zawierające zwymiarowane usytuowanie ścian (nośnych i działowych) oraz otworów okiennych i drzwiowych, a także rozmieszczenie kominów wentylacyjnych oraz dymowych.
zobacz przykładowy rzut parteru
zobacz przykładowy rzut poddasza

ARANŻACJE WSZYSTKICH KONDYGNACJI proponowane przez autora projektu aranżacje poszczególnych pomieszczeń; rozmieszczenie mebli, usytuowanie elementów sanitarnych oraz wyposażenia, lokalizację kominka oraz kotła c.o.
zobacz przykładową aranżację parteru

RZUT WIĘŹBY DACHOWEJ przedstawiający rozmieszczenie oraz wymiary elementów konstrukcyjnych, ponumerowanych zgodnie z zestawieniem konstrukcyjnych elementów drewnianych.
zobacz przykładową więźbę dachową

RZUT DACHU przedstawiający wymiary, kąt nachylenia poszczególnych połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików, kominów, wywiewek wentylacyjnych, ław kominiarskich, rur spustowych.

PRZEKROJE zwymiarowane i opisane rysunki budynku po przecięciu w jego charakterystycznych miejscach (np. przez klatkę schodową), zawierające opisy przegród budowlanych oraz wysokości (poziomy) wybranych elementów budynku, pokazujące wszystkie charakterystyczne elementy konstrukcji budynku od fundamentów po dach.
zobacz przykładowy przekrój

ELEWACJE zewnętrzny widok budynku przedstawiający dom z czterech stron, z uwzględnieniem elementów wykończeniowych i detali.
zobacz przykładowe elewacje

ZESTAWIENIE STOLARKI szczegółowe zestawienie stolarki okiennej i drzwiowej zastosowanej w projekcie.
zobacz przykładowe zestawienie stolarki


Projekt techniczny zawiera

W CZĘŚCI KOSTRUKCYJNEJ - założenia przyjęte do obliczeń (w szczególności nośność gruntu, strefy obciążenia wiatrem i śniegiem), zestawienie przyjętych norm, opis materiałów i rozwiązań konstrukcyjnych, zastosowane schematy statyczne, założenia oraz podstawowe wyniki obliczeń, zestawienie konstrukcyjnych elementów.

RZUT FUNDAMENTÓW przedstawiający rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał z jakiego są wykonane.

RZUTY STROPÓW przedstawiające układ stropu oraz zwymiarowane rozmieszczenie elementów konstrukcyjnych, zawierające zestawienie elementów prefabrykowanych (jeżeli występują).

DETALE KONSTRUKCYJNE I POŁĄCZENIA przedstawiające szczegóły dotyczące wymiarów oraz sposób wykonania i zbrojenia wszystkich elementów żelbetowych, zestawienie stali zbrojeniowej oraz detale połączeń elementów.



W CZĘŚCI INSTALACYJNEJ (wod.-kan., c.o. i elektrycznej) - opis przyjętych rozwiązań instalacyjnych, podstawowe wyniki obliczeń oraz zestawienia materiałów.

Projekty wewnętrznych instalacji: WODNEJ, KANALIZACYJNEJ, C.O., GAZOWEJ I ELEKTRYCZNEJ
Pokazują schematy przebiegu (rzuty i rozwinięcia) wszystkich instalacji wewnątrz domu wraz z rozmieszczeniem oraz parametrami elementów charakterystycznych (grzejniki, kocioł, kuchenka, podgrzewacze wody, pralka, wyposażenie sanitarne), a także schemat podłączenia urządzeń w kotłowni oraz sugerowane usytuowanie przyłączy (do odrębnego opracowania).
zobacz przykładowy rzut instalacji c.o.
zobacz przykładowy rzut instalacji wod.- kan.
zobacz przykładowy rzut instalacji gazowej


Ponadto obie części zawierają: charakterystykę energetyczną obiektu, zaświadczenia, uprawnienia, oświadczenia autorów projektu obowiązujące i wymagane na czas powstania dokumentacji.

Uproszczony ślepy kosztorys
Orientacyjne zestawienie materiałów, robocizny i sprzętu z podziałem na poszczególne etapy prac. Zestawienie nie zawiera cen. Ślepy kosztorys uproszczony dołączany jest do projektów: domów, garaży, budynków gospodarczych.
zobacz przykładowy uproszczony ślepy kosztorys

Lista zmian, które można wprowadzić w ramach adaptacji projektu

Wysyłka projektu GRATIS (na terenie RP).

Wszystkie projekty z brandu Murator są weryfikowane przez niezależnych specjalistów.

Pamiętaj, że każdy projekt gotowy wymaga adaptacji
